钢化玻璃自爆真防不住吗？

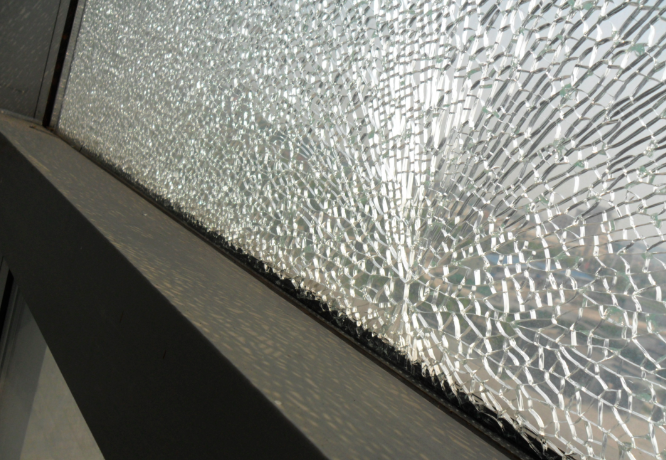

盛夏高温、昼夜温差拉大，城市写字楼、商业综合体、居民住宅的钢化玻璃频频突发自爆。上一秒完好无损的幕墙、落地窗，下一秒轰然碎裂，细碎玻璃从高空坠落，随时可能砸伤楼下行人。

钢化玻璃自爆真的完全防不住？建威检测给出专业答案：固有自爆概率无法彻底清零，但潜藏在玻璃内部的隐性缺陷、超标应力隐患，均可提前检测筛查，自爆事故能提前规避。

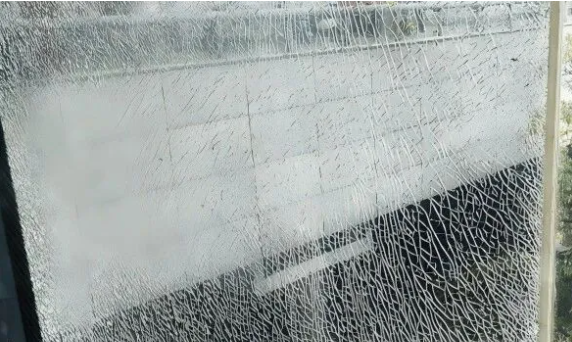

现代化建筑大面积采用玻璃幕墙作为外立面，通透美观的背后，是随时可能爆发的安全隐患。钢化玻璃自爆毫无预兆，没有外力撞击也会自行碎裂，高空散落的颗粒极易引发伤人事故，是潜伏在城市楼宇下的隐形安全炸弹。

行业数据显示，钢化玻璃按重量核算存在约千分之三的自爆率，自爆潜伏期长短不定，最长可达十余年，爆发时间完全无法预判。依据国标 GB/T 15763.2—2025 规定，钢化玻璃表面应力不得低于 80MPa，玻璃钢化程度越高，内部预应力越大，自爆发生概率同步上升。

钢化玻璃自爆从来不是单一因素导致，从玻璃出厂到长期服役，每一个环节都可能埋下隐患，多重问题叠加最终引发碎裂。

1. 生产源头：硫化镍杂质是自爆核心诱因

玻璃高温钢化生产过程中，原材料极易混入硫、镍成分，形成硫化镍微粒；同时高温冷却会让玻璃留存不均匀内应力。硫化镍微粒会随温度变化持续膨胀，是后期玻璃无征兆自爆最核心的内在根源，肉眼完全无法识别。

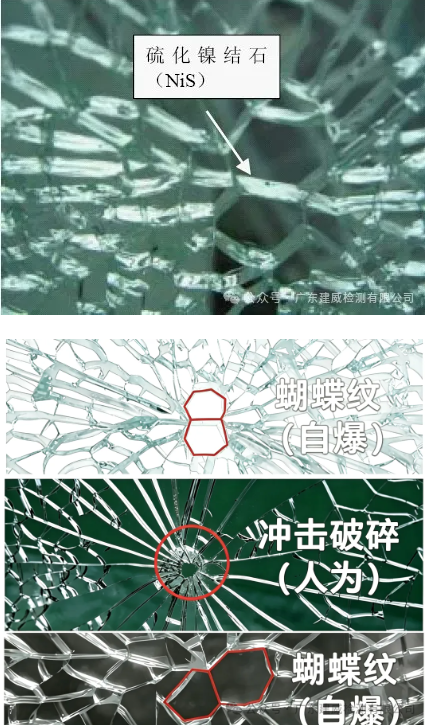

钢化玻璃典型碎片常呈比较均匀的“蜂窝状”小颗粒状，这是钢化后的碎裂特征。如果碎裂中心有深色小点，周围裂纹呈“蝴蝶状放射”，往往指向硫化镍杂质引发的自爆

2. 加工安装：人为应力大幅拉高自爆概率

切割、钻孔等二次加工会在玻璃边角产生残余应力；运输磕碰、框架装配错位，持续破坏玻璃结构稳定。

• 间隙不足、垫块不平、压块锁死，会造成玻璃内部应力集中，长期逼近破裂临界值；
• 强迫安装属于重大施工隐患：玻璃尺寸偏差、框架变形时，依靠撬棍、外力硬压强行就位，会直接挤压出超高局部应力，加速微裂纹扩张，自爆风险成倍上涨。

3. 环境变化：温差、建筑位移加速隐患爆发

日晒形成的大面积温度差产生温度应力，风震、地震造成建筑拉扯位移，持续冲击玻璃内部结构。

传统检测存在明显短板

日常巡检仅能观察表面划痕、崩角、可见裂纹，无法穿透玻璃查看内部，硫化镍微粒、隐藏应力集中这类自爆核心隐患完全无法识别。想要实现前置防控，可依靠专业无损检测技术 —— 建威检测搭载光弹扫描检测设备，应对幕墙玻璃检测难题。

光弹扫描：国标认证硬核检测技术

光弹扫描法纳入国家标准 GB/T30020-2023，斩获国家科技进步二等奖，全球仅 8 台专业设备落地应用，建威检测配备专业光弹扫描设备，可覆盖幕墙玻璃、住宅门窗玻璃等全品类玻璃自爆风险检测。

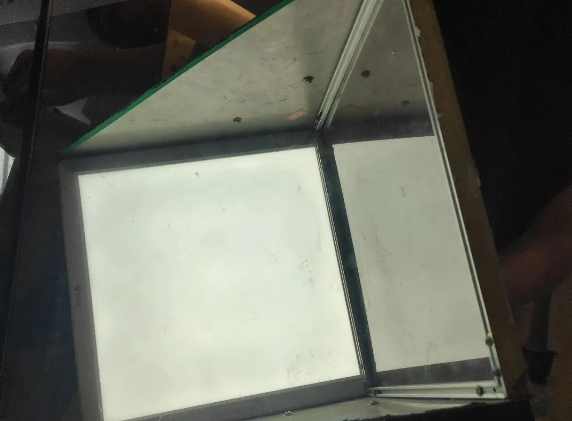

光弹扫描检测原理

玻璃无缺陷、应力均匀时，属于光学各向同性材料；内部存在硫化镍结石、气泡、应力集中区域时，局部会产生应力场，出现双折射现象。设备通过偏振光扫描捕捉光学变化，依据光强、偏振态数据，精准测算应力数值、定位缺陷位置、判定缺陷类型，缺陷大小、应力强弱全部量化呈现。

建威检测光弹扫描三大核心优势：

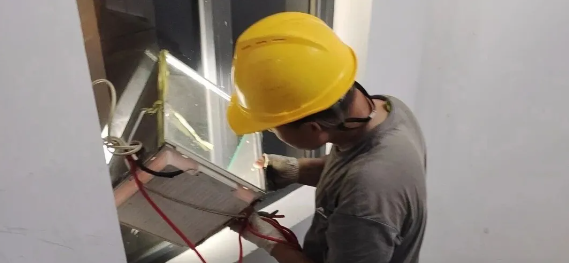

✅ 无损检测，不破坏原有玻璃 无需取样、无需拆卸幕墙，已安装完工的外立面玻璃可直接上门检测，检测完成后玻璃正常使用，零损耗、无二次损伤。

✅ 数据量化分级，风险一目了然 精准采集表面压应力、局部拉应力、应力极差等数值，精准定位内部杂质的位置、尺寸、埋藏深度；依据检测数据对隐患划分风险等级。

✅ 现场快速检测，即时出具检测报告 相比传统抽样检测效率大幅提升，现场扫描实时生成应力成像图谱，可出具权威检测报告，物业、房企、施工单位可快速依据报告整改。

定期主动检测 才是预防自爆事故的办法

钢化玻璃固有自爆概率无法消除，但内部缺陷、超标应力带来的可控隐患，可采用光弹扫描提前排查。定期开展幕墙玻璃专项检测，及时更换高风险玻璃，从源头减少自爆风险。
